În manipularea materialelor în vrac, banda transportoare în sine atrag atenția. Este vizibil, costisitor și, evident, critic pentru operațiuni. Cu toate acestea, componentele care susțin banda - ansamblurile transportoare care transportă role care suportă sarcina a mii de tone de material zi după zi - determină durata de viață a benzii mai direct decât orice alt factor. O rolă de transport a transportorului nealiniată sau prinsă creează un punct de uzură care abrazează capacul benzii, generează căldură, crește consumul de energie și în cele din urmă provoacă înlocuirea prematură a curelei care costă zeci de mii de dolari.

Rolă transportoare transportoareproducătorii au răspuns cu proiecte specializate care abordează provocări operaționale specifice: acumularea materialului, urmărirea curelei, rezistența la impact și coroziunea mediului. Printre aceste variante specializate, rotorul spiralat, rotorul paralel cu pieptene, rotorul tip V inversat și rotorul transportor ceramic servesc fiecare aplicații distincte. Aceste tipuri de role transportoare transportoare au elemente comune de fabricație - țevi sudate de înaltă frecvență, garnituri de nailon de înaltă densitate, rulmenți și oțel rotund - dar diferă în configurația suprafeței și optimizarea funcțională.

De ce contează selecția rolelor transportoare ale transportorului

Un sistem de transport este la fel de fiabil ca și trenul său de rulare. Rola de transport al transportorului susține banda și încărcătura de material, menținând în același timp alinierea corectă a benzii. Când o rolă eșuează, consecințele sunt în cascadă:

• Deteriorarea benzii: o rolă care transportă un transportor prins devine o suprafață abrazivă staționară, sculptând o canelură în capacul curelei în mișcare
• Dragă crescută: rolele care nu se rotesc sau de înaltă rezistență măresc consumul de putere a motorului de antrenare
• Scurgerea materialului: rolele nealiniate permit deplasarea greșită a centurii, aruncarea materialului pe partea laterală a sistemului
• Efort structural: Rezistența neuniformă a rolelor creează variații de tensiune a curelei care solicită îmbinări și antrenări

Design-urile specializate de rulouri transportoare transportoare descrise mai jos fiecare se adresează unor moduri de defecțiune specifice comune în anumite industrii și aplicații.

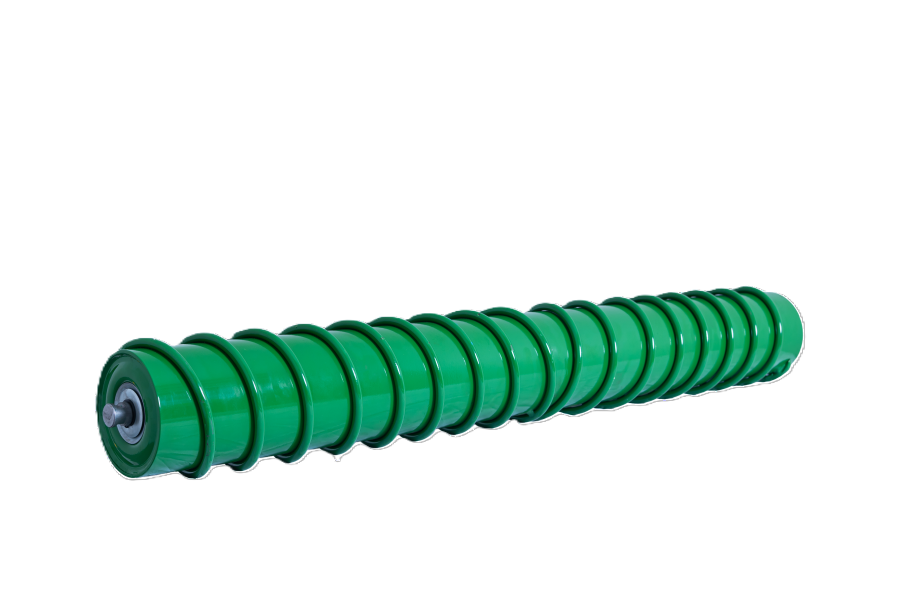

Spiral Idler: Auto-curățare pentru materiale lipicioase

Rolul spiral spiralat este o variantă de role transportoare pentru transportor, concepută pentru aplicații în care transportul materialului aderă la suprafața benzii. Fabricat din țevi sudate de înaltă frecvență, garnituri de nailon de înaltă densitate, arcuri spiralate, rulmenți și oțel rotund, rotorul spiralat are o configurație de suprafață elicoidală.

Principiul de funcționare

Pe măsură ce cureaua trece peste rotorul spiralat, modelul elicoidal creează puncte de contact diferențiate care rup tensiunea superficială dintre centură și materialul lipit. Depozitele lipicioase - argilă, nisip umed, minereu zdrobit cu umiditate - se eliberează de pe suprafața benzii, în loc să se acumuleze pe rola transportor.

Aplicații cheie

• Prelucrare agregate și nisip
• Manipulare argilă și minerale
• Instalații de preparare a cărbunelui
• Orice bandă care transportă materiale lipicioase sau cu umiditate ridicată

Designul în spirală reduce nevoia de raclete și curățătoare separate, care necesită întreținere și reglare. Pentru operatorii care caută o rolă de transport pentru transportoare cu capacitate pasivă de autocurățare, rotorul spiralat oferă o soluție fără întreținere.

Pieptene paralel: curățarea curelei de retur cu structură de auto-curățare

Pieptene paralel este un tip derolă transportor transportorconfigurat special pentru aplicații cu curele de retur. Este realizat din țevi sudate de înaltă frecvență, garnituri de nailon de înaltă densitate, inele de cauciuc în formă de pieptene, distanțiere, rulmenți și oțel rotund.

Funcția curelei de retur

Pe partea de întoarcere a unui sistem de transport - porțiunea de bandă care se deplasează goală sub cursa de transport - transportul de material se poate acumula, căzând de-a lungul căii de întoarcere și creând probleme de întreținere. Rola paralelă de pieptene este o rolă care transportă transportor concepută pentru a fixa curelele de retur, oferind în același timp o acțiune activă de curățare.

Caracteristici de autocurățare

Inelele de cauciuc în formă de pieptene creează o acțiune mecanică de curățare pe suprafața curelei. Pe măsură ce banda de retur trece peste această rolă de transport a transportorului, materialul aderat este dislocat și cade mai degrabă decât să se deplaseze cu cureaua către scripetele de coadă. Atributele cheie de performanță includ:

• Zgomot redus: designul pieptenelor reduce zgomotul de contact în comparație cu rolele cu suprafață solidă
• Perete gros al tubului: durabilitate structurală îmbunătățită pentru service pe partea de retur
• Rotire flexibilă: rezistența scăzută la rulare minimizează pierderea de putere
• Rezistență scăzută: rezistență redusă a rulmentului în comparație cu rotile de retur convenționale

Pentru instalațiile care se confruntă cu transportul materialului de-a lungul căilor de întoarcere a benzii transportoare, pieptenele paralele oferă o soluție de curățare pasivă care nu necesită alimentare externă sau sisteme de control.

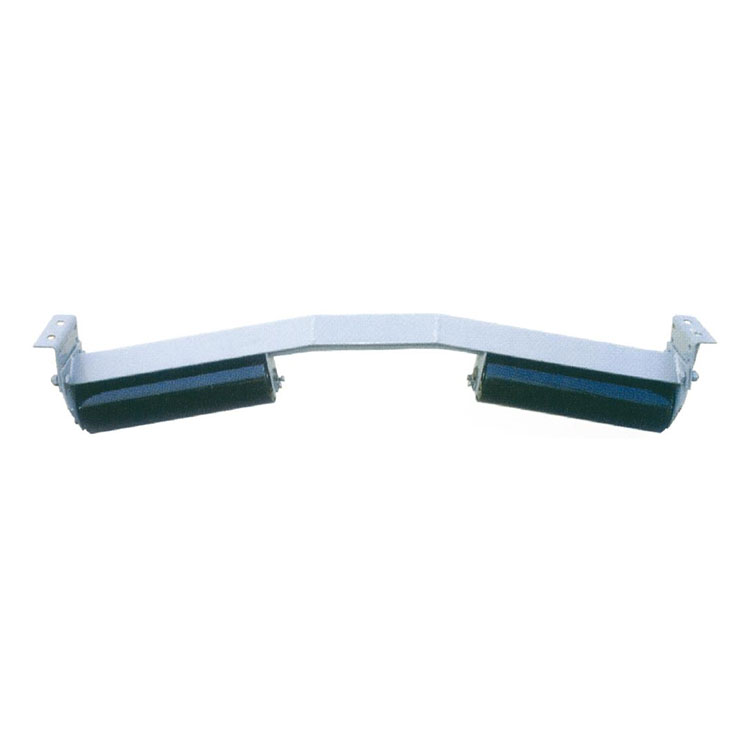

Rolă de tip V inversat: suprimarea curelei și urmărire

Rola de rulare de tip V inversat este o rolă de transport a transportorului utilizată în principal pentru a fixa schimbarea unghiului curelei de retur în sistemele de transport cu bandă. Funcția sa principală este suprimarea curelei - împiedicând cureaua să zboare în sus și să zgârie componentele structurale.

Funcția de suprimare a curelei

Pe transportoarele lungi, în special cele cu secțiuni înclinate sau viteze mari ale benzii, banda de retur poate ridica rolele de rulare din cauza dinamicii tensiunii benzii sau a antrenării aerului. O centură care zboară în sus intră în contact cu oțelul structural - traverse, traverse, pasarele - provocând abraziunea capacului și potențialele deteriorări ale marginilor centurii.

Configurația în V inversată a acestei role de transport a transportorului creează un profil care captează banda și o ține jos, menținând contactul constant, permițând în același timp rotația liberă. Spre deosebire de rolele de retur plat care permit mișcarea verticală a curelei, forma în V inversată limitează fizic poziția curelei.

Etanșarea și protecția mediului

Ambele capete ale acestei role transportoare transportoare încorporează structuri de etanșare labirint combinate cu rulmenți etanșați pe două fețe. Acest sistem cu dublă barieră oferă:

• Protecție împotriva prafului: Garniturile labirint împiedică pătrunderea particulelor fine
• Rezistență la apă: Garniturile cu două fețe exclud umezeala în medii umede
• Durată de viață extinsă a rulmentului: excluderea contaminării se corelează direct cu durata de viață a rulmentului

Pentru transportoare care transportă produse cu role care operează în medii cu praf sau umede - mine, cariere, transportoare pentru depozite în aer liber - calitatea etanșării este adesea diferența dintre trei luni și trei ani de viață.

Rolul de rulare al transportorului ceramic: rezistență la abraziune și coroziune

Rola transportor ceramică este o rolă transportoare construită cu suprafețe de oxid de aluminiu (alumină), mai degrabă decât oțel sau cauciuc. Această selecție de materiale oferă avantaje specifice pentru aplicații agresive.

Proprietățile materialelor

Ceramica cu oxid de aluminiu (Al₂O₃) oferă:

• Duritate ridicată: Depășește 80 pe scara Rockwell HRA, semnificativ mai dur decât oțelul
• Rezistență la acizi: neafectat de soluțiile acide care corodează rolele de oțel
• Rezistență la alcalii: stabil din punct de vedere chimic în medii de bază
• Rezistență la abraziune: supraviețuiește contactului cu materiale ascuțite, dure, care ar decupa oțelul sau cauciucul

Aplicații adecvate

Rola de transport din ceramică este utilizată pe scară largă în minerit, nisip și pietriș, metalurgia oțelului, industria chimică și alte industrii în care:

• Materialele cu duritate ridicată (minereu de fier, taconit, granit) uzează rapid roți de oțel
• Mediile corozive (instalații de îngrășăminte, manipulare chimică) atacă suprafețele din oțel
• Vitezele mari ale benzii accelerează uzura suprafețelor convenționale cu role transportoare ale transportoarelor

Compensații

Rolele din ceramică costă de obicei mai mult decât cele din oțel și sunt mai grele, necesitând luarea în considerare a capacității de transmisie prin curea și a suportului structural. Cu toate acestea, pentru operațiunile care se confruntă cu schimbarea la interval de câteva luni din cauza abraziunii, durata de viață extinsă a ceramicii justifică adesea prima. Rola de transport din ceramică oferă intervale mai lungi între înlocuiri, reducând costurile cu forța de muncă și timpii de nefuncționare pentru întreținere.

Indicatori comuni de calitate a producției

La toate tipurile de role transportoare transportoare - spirală, pieptene, V inversat, ceramică - anumite caracteristici de fabricație indică calitatea indiferent de configurație.

Teava sudata de inalta frecventa

Corpul tubului al unei role care transportă transportor trebuie să fie drept, rotund și cu o grosime constantă a peretelui. Sudarea de înaltă frecvență produce o cusătură cu flash intern minim și metalurgie consistentă. Tuburile de proastă calitate provoacă excentricitatea rolelor, creând vibrații și fluturarea curelei.

Garnituri din nailon de înaltă densitate

Sigiliile exclud contaminarea. Garniturile cu densitate scăzută absorb umezeala, se umflă și își pierd eficacitatea. Nailonul de înaltă densitate menține stabilitatea dimensională, menține lubrifiantul și ține afară contaminanții. Garnitura ruloului transportor transportor este adesea componenta care determină durata de viață.

Rulmenți

Rulmenții etanșați cu două fețe (numiți și rulmenți etanșați pe viață) sunt pre-lubrifiați și nu necesită întreținere. Selecția rulmenților cu role care transportă transportorul trebuie să corespundă cerințelor de sarcină și viteză; rulmenții subdimensionați eșuează prematur, în timp ce rulmenții supradimensionați măresc costurile inutil.

Oțel rotund

Capetele arborelui și suprafețele de montare a rulmenților necesită o rotunjime bună și un finisaj al suprafeței. Arborii impreciși creează dezaliniri, încărcând rulmenții în mod neuniform și provocând defecțiunea timpurie a ansamblului ruloului transportor transportor.
